Differentialsperre

[Socke]

Hallo,
wir haben einen 2416. Leider scheint die Differentialsperre kaputt zu sein. Der Hebel läßt sich zwar bewegen, bleibt jedoch ohne Wirkung.
Da ich leider in der Ersatzteilliste nichts über die Sperre gefunden habe (dabei war die doch Serie, oder?), habe ich folgende Frage:
Was geht da (meist) kaputt? Gibt es diese Teile noch? Hat jemand Bilder/Zeichnungen/Unterlagen darüber? Ist die Reparatur schwierig (Achstrichter rechts abbauen ist klar, aber sonst?
Danke! Volker

[GuidoKri]

Hallo !

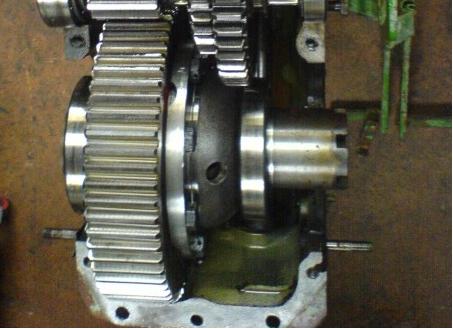

..gleich auf einen Defekt zu schließen würde ich nicht. Man muß sich im Klaren über die Funktion der Differentialsperre sein. Die Verzahnung ist relativ grob (siehe Bild), d.h. das Einrasten kann nicht in jeder Position geschehen. Langsam fahren und das Pedal der Sperre treten, dann sollte es irgendwann einrasten, solange dann Kraftschluss ist bleibt die Sperre rastiert...
Auch mal die Suchfunktion benutzen...


[Socke]

Hallo Guido,
danke für die Antwort. Den Beitrag, den Du in der Suchfunktion ansprichst, hatte ich schon gefunden, nur half der mir nicht unbedingt weiter - mehr als eine halbe Radumdrehung (aufgebockt, ein Rad stillstehend) wird es wohl nicht dauern, bis die Sperre einrastet, oder?
Weiß eigentlich jemand, warum das Ding in der Teileliste fehlt? Bzw.: Wo ist die zu finden?

Danke! Volker

[Ingo]

von wann ist den deine Ersatzteilliste ?
Soweit mir bekannt hatten die ersten Volldiesel keine Sperre.
Diese wurde erst später serienmäßig eingebaut.
In der Ersatzteilliste Ausgabe November 1958 ist die Sperre zu finden.

Gruß
Ingo

[Philipp Hügel]

Hallo Volker,

wie Ingo schon geschrieben hat sind die Differentialsperre (und übrigens auch der Kriechgang) erst später Serie geworden. Es kommt also auf das Jahr deiner ETL an.

Hier (dauert etwas) findest du die ETL von 1958. Auf Tafel 45 (S. 117) ist der Aufbau gezeigt. Oft "brechen die Zacken aus der Krone", d.h. die Schaltklaue ist beschädigt und oftmals auch die Keilwelle deutlich verdreht...

Grüße
Philipp

[Socke]

Hallo Philipp, bevor ich das noch länger vergesse: Vielen Dank!
