Schwingsitz / Kastensitz

[Backes]

Hallo zusammen,

hat jemand auf seinem Ackerluft-Bulldog Bj 49-50 einen Originalen Schwingsitz mit Originalen Polstern? Habe mir einen Nachbau Sitz gekauft und möchte nun die Bohrungen in den Sitz machen zur Befestigung der Polster und mir neue Polster anfertigen lassen. Die sollten so Original wie möglich sein.

Hat da jemand Bilder von? Was für eine Farbe hatte das Leder? Wie dick ist das Polster? Wie sind die Lochabstände der Polsterbefestigung?

Gruß
Frank

[Hendrik Deters]

Moin,

wir haben einen originalen Schwingfedersitz auf unserem D7506 Bj. 48 verbaut. Dort war damals auch noch das originale Sitzpolster fragmentartig vorhanden.
Leider steht der Bulldog nicht mal eben um die Ecke, sodaß ich nicht sofort Bilder machen kann.

Fakt ist: Das originale Polster bestand aus schwarzem Skai und einem Spiralfederkern. Zudem noch ein schwarzer Keder drumherum.
Diese Polster sollte es aber doch bei den üblichen Verdächtigen neu zu kaufen geben...?

Gruß, Hendrik

[salmane]

Hi Frank,

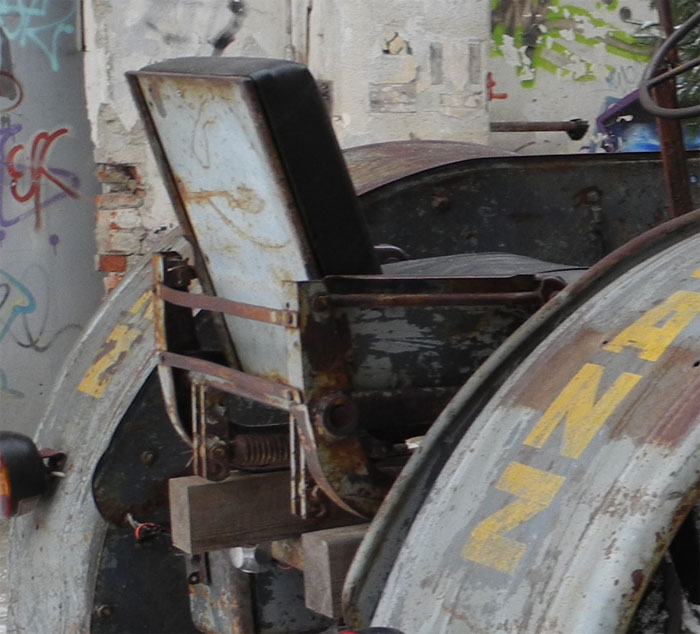

das ist mein Sitz (D8506, Bj. 1950). Was hier noch Original ist, kann ich momentan nicht sagen. Zumindest die Polster scheinen mal erneuert worden sein. Auch auf der Rückseite ist anstelle der zwei horizontalen Blechstreifen meines Wissens eher ein breites Blech.
Bin erst am Wochenende wieder an der Maschine, könnte dann aber nach Details schaun.

Gruß, Mark

[Backes]

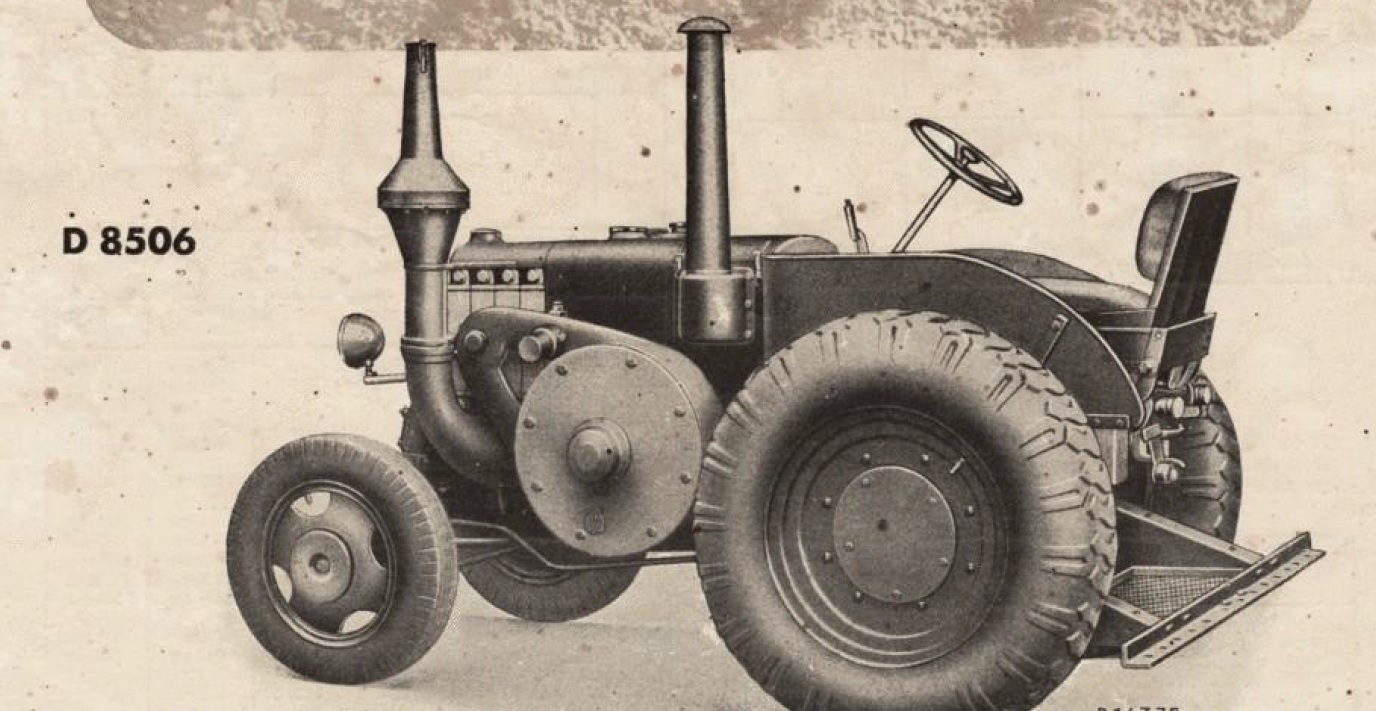

@Hendrik: mag schon sein das es welche zu kaufen gibt, aber bei denen die ich bis jetzt gesehen habe geht das Rückenpolster bis unten hin. In der Teileliste und im Prospekt ist aber zwischen Rückenpolster und Sitzpolster ein Spalt. Deswegen wollte ich vom Polsterer ein Originalgetreues anfertigen lassen. Oder gibt es diese auch von der Stange?

@Mark: von deinem Bulldog habe ich schon Bilder gesehen. Hast den aus Belgien? Den hätte ich mir auch fast angeschaut. Hab dann aber vorher meinen gekauft.

Gruß
Frank

[salmane]

Genau, Frank...van Sinay. Stand ja auch lang genug -

[A.L.Z.E.]

Hallo,

an meinem 7506 Bj. 49 ist auch ein Schwingfedersitz verbaut.
Bei mir ist es wie folgt. Vermutlichn ist nur noch die Rückenlehne Original.
Das Sitzpolster wurde wahrscheinlich einmal mit neuem Holz und Bezug ausgebesert.

Hier mal das ein oder ander Bild.


Als unterlage für die Federn etc. ist so wie es aussieht Holz benutzt worden.


Das Rückenpolster geht auch nicht bis zum grund also wie in der Ersatzteilliste beschrieben.


Beim Sitzpolster kann man gut erkennen das eine ganze Reihe von Federn mit Kokosfasern oder so etwas ähnlichem die Polsterung bringen.


Bloß nicht wundern mein Vorbesitzer hat schon mal angefangen den Bulldog von hinten vollzuschmieren.
Zum Glück ist er nicht weit gekommen.

MfG A.L.Z.E.

[Backes]

Danke A.L.Z.E.!
Wie dick ist denn das Rückenpolster? Kannst Du mir auch noch die Bohrungsabstände im Blech nennen?

Gruß
Frank

[A.L.Z.E.]

Hallo,

DieMasse des Rückenpolsters sind wie folgt.
37cm Breit x 10cm Tief x 29cm Hoch

also bei mir sind da so einige Löcher drin.


Willst du wirklich alle Masse dieser Löcher?

Wenn ich morgen mal dazu komme schaue ich mal was sich machen lässt.

MfG A.l.Z.E.

[Backes]

Danke!

Zollstock dran halten und ein Foto machen würde reichen.

Oder

Obere Reihe: Abstand von oben, Stichmaß Bohrungen,
Seiten Reihe: Abstand 1.Bohrung von oben, Abstand Seite, Stichmaß Bohrungen

Gruß
Frank

[A.L.Z.E.]

Hallo Backes,

wenn du mir deine e-mail Adresse schickst kann ich dir die Bilder zukommen lassen. sind nämlich schon ein paar.
Schick sie mir einfach auf die PN.

MfG A.L.Z.E.

[Backes]

Super! Danke!

Gruß
Frank
