D9506 Druckluft Bremswellengestänge

Beitragvon der-tubist » 22.08.2019, 19:25

Hallo

Bin :(
Ich möchte meinen Glühkopf mit einer Druckluftanlage ausrüsten

Kompressor, Reifenfüllflasche, Druckluftbehälter sind angeschlossen und funktionieren.

Nun kam der letzte Teil
Alte Bremswelle aufarbeiten und ein neues Bremspedal schmieden (zum Glück hat man Freunde)
Bremspedal und Umlenkgestänge für Bremsventil wurden nach einem Muster Nachgebaut.

Aber es will noch nicht so richtig.

Mein Problem ist
Ursprünglich wird ja die Hinterradbremse betäigt indem das Bremspedal direkt auf die Bremswelle wirkt

mit der Verlängerung der Bremswelle (wegen Bremsventil) sollte dies doch nun so funktionieren daß
zuerst das Bremsventil gezogen wird und dann das Bremsgestänge auf die Hinterräder wirken

Aber Nichts
irgendwie sieht die Konstruktion :?: :?: :?:

Könnte mir jemand helfen wo unser Fehler bei der Konstruktion ist `?
Gibt es dazu Bilder wie es richtig aussehen sollte

Vielen Dank für eure Hilfe

Thomas
Dateianhänge

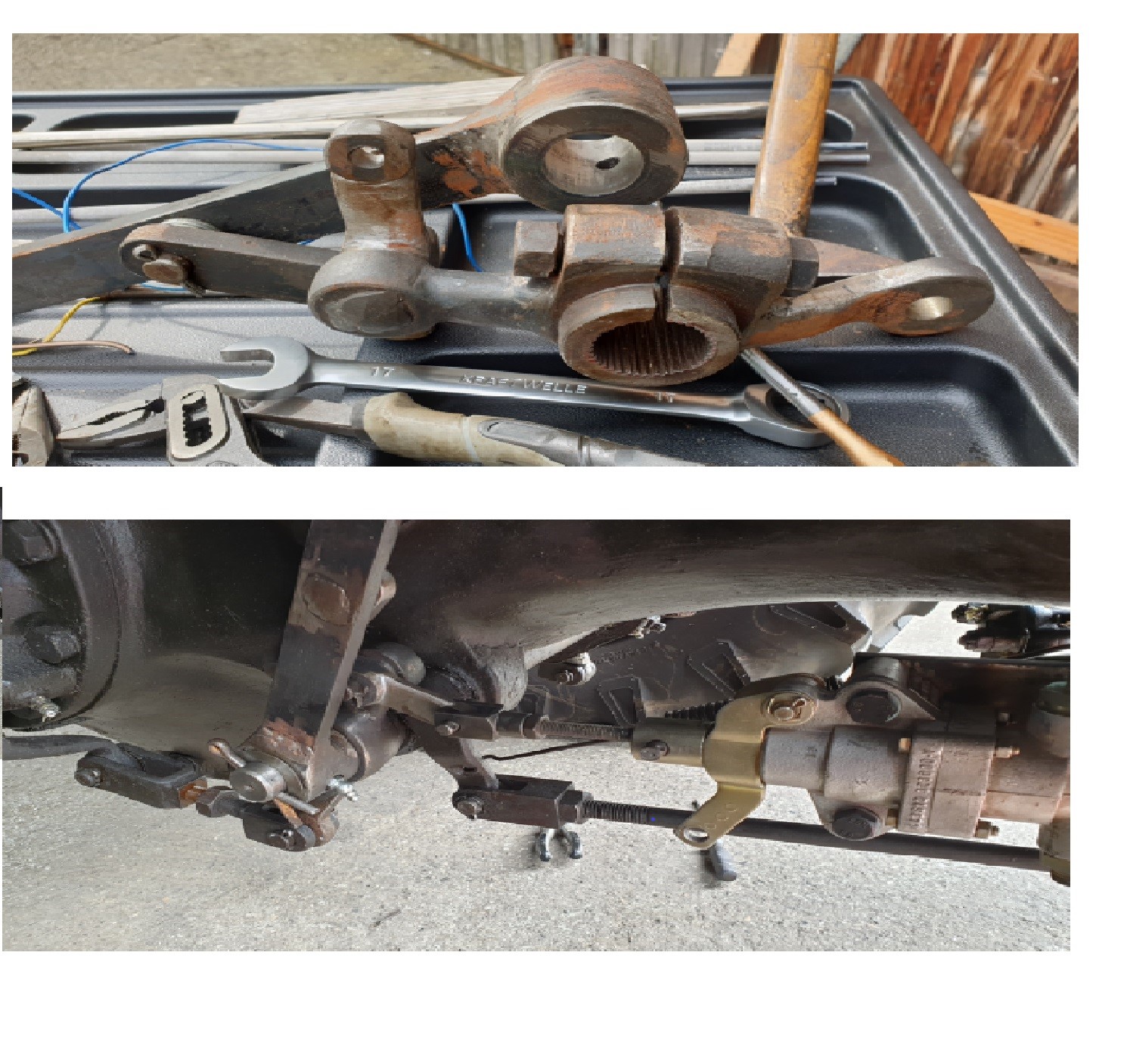

Welle ausgebaut niedere Auflösung.jpg
der-tubist
Benutzer

Beiträge: 7
Registriert: 31.01.2018, 22:31

Re: D9506 Druckluft Bremswellengestänge

Beitragvon HR9 » 22.08.2019, 20:51

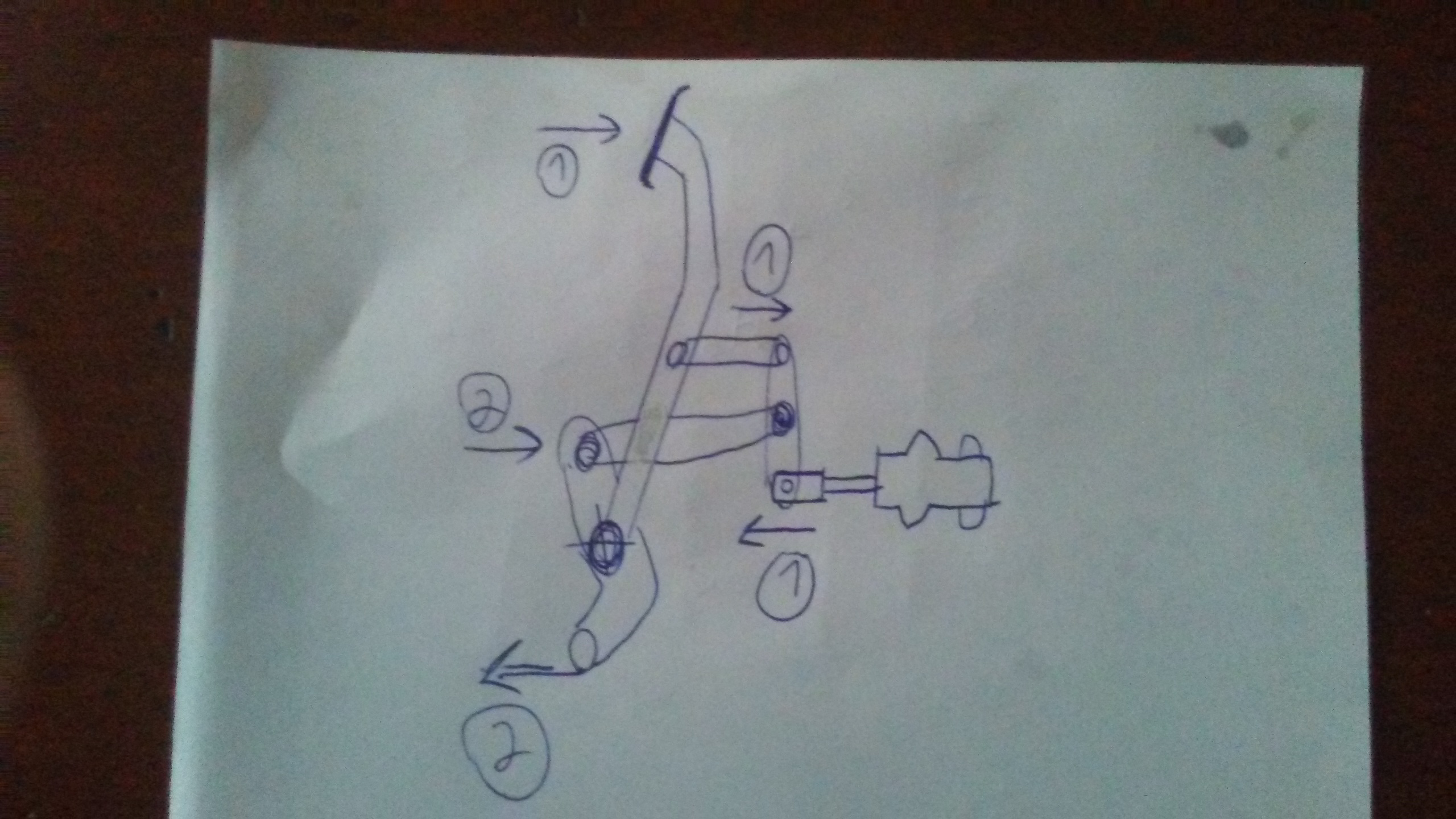

So sollte es funktionieren, mit freie umlenkhebel
Dateianhänge
HR9
Benutzer

Beiträge: 84
Registriert: 21.03.2006, 19:03
Wohnort: BE

Re: D9506 Druckluft Bremswellengestänge

Beitragvon der-tubist » 22.08.2019, 22:08

Danke HR9

Hast du eine ungefähre Maßangabe von dem zusätzlichen Umlenkhebel

Vielen Dank
Thomas
